Spotlight
Playback Designs
USB-X4
플레이백 디자인스 유저의
필수 USB 인터페이스
글 | 이승재
2008년에 설립된 플레이백 디자인스(Playback Designs)의 설립자이자 엔지니어인 안드레아스 코치는 DSD의 대부라 불린다. 그는 스튜더의 프로페셔널 오디오 기기 등 여러 프로페셔널 레코딩 장비와 믹서를 디자인했고, 돌비에서도 일했었고, 소니에서 SACD 포맷을 런칭하는 등 긴 시간동안 프로페셔널 오디오와 컨슈머 오디오에 관련된 다양한 일을 해 온 디지털 분야의 전문가로, SACD 산파 중 한 명으로 본격적인 DSD 시대를 열어 준 주인공이기도 하다.
플레이백 디자인스는 현재 플래그십인 드림(Dream) 시리즈와 그 핵심들을 대거 이어받은 에델바이스(Edelweiss) 시리즈, 그리고 자그마한 소노마(Sonoma) 시리즈가 출시 중인데, 이번에는 그들의 액세서리 제품을 소개해 보려고 한다. 바로 USB-X4라는 디지털 안티 지터 인터페이스다.

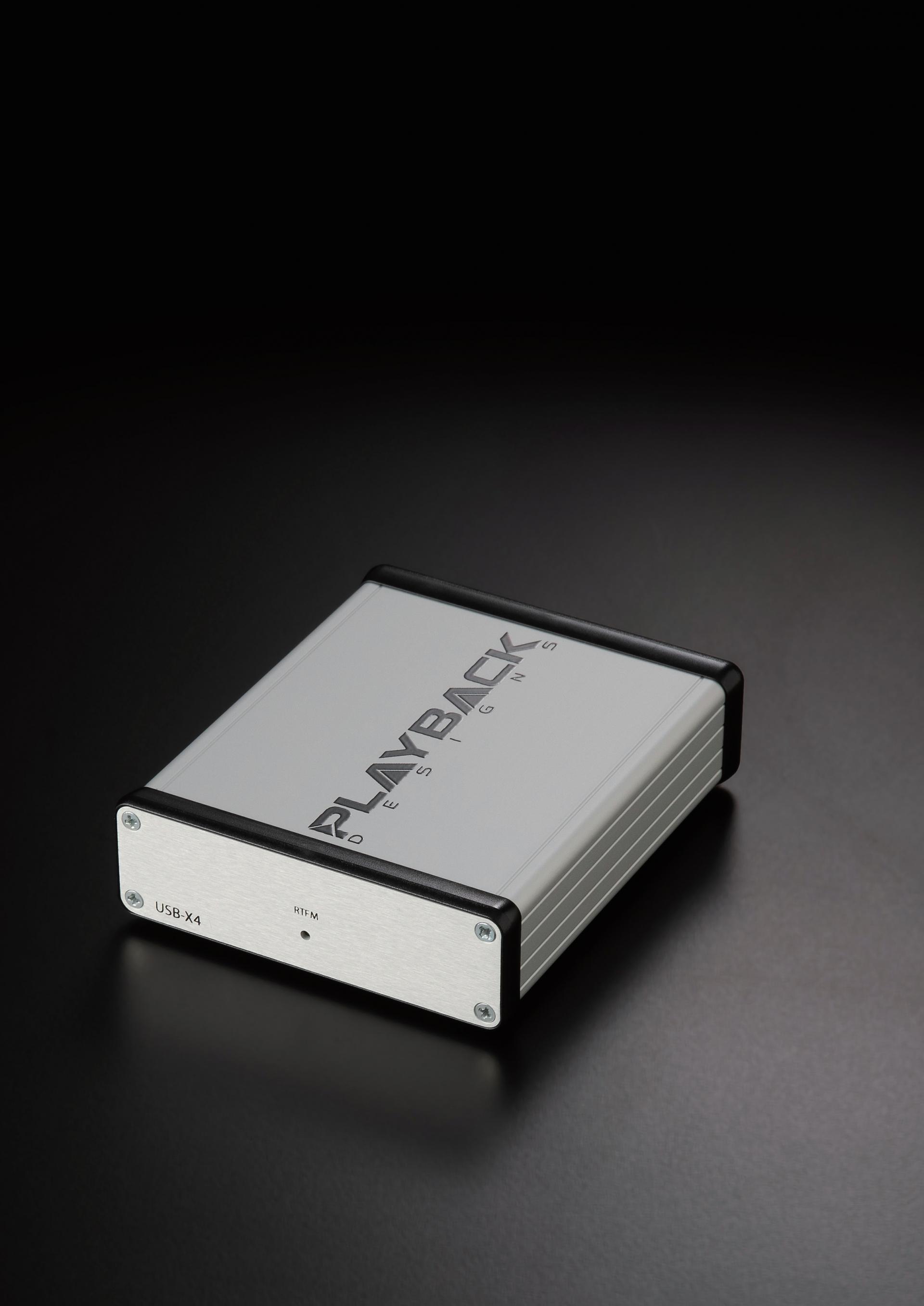

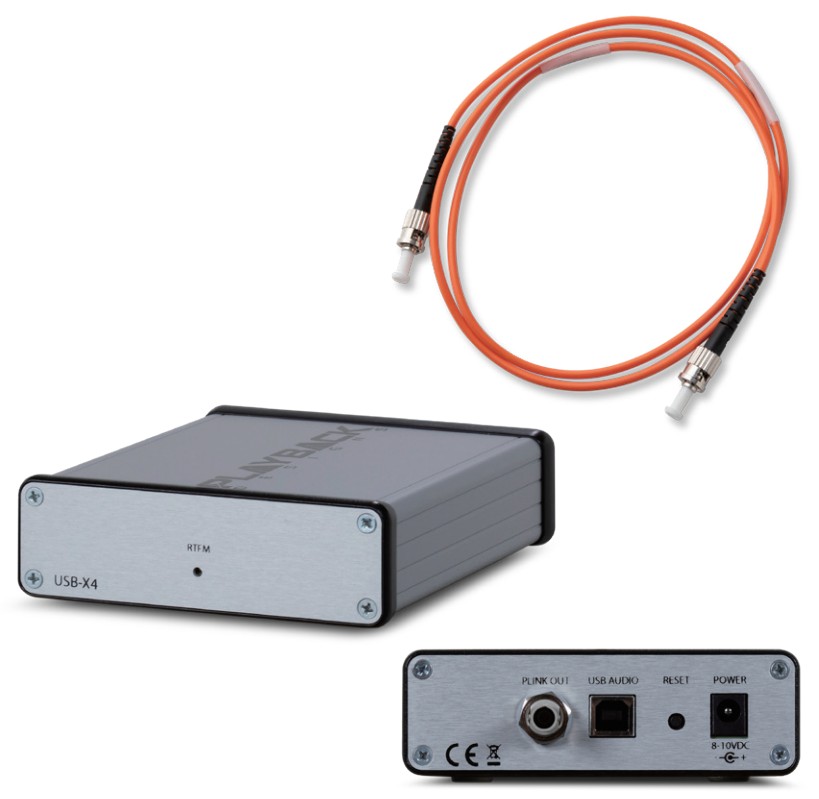

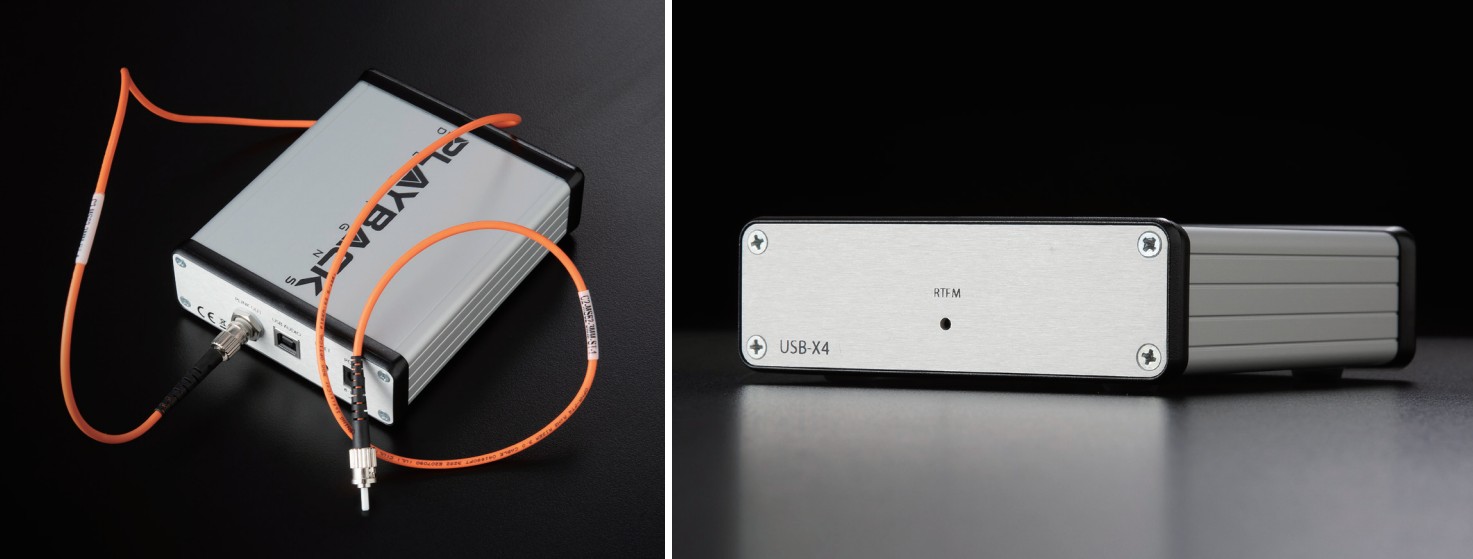

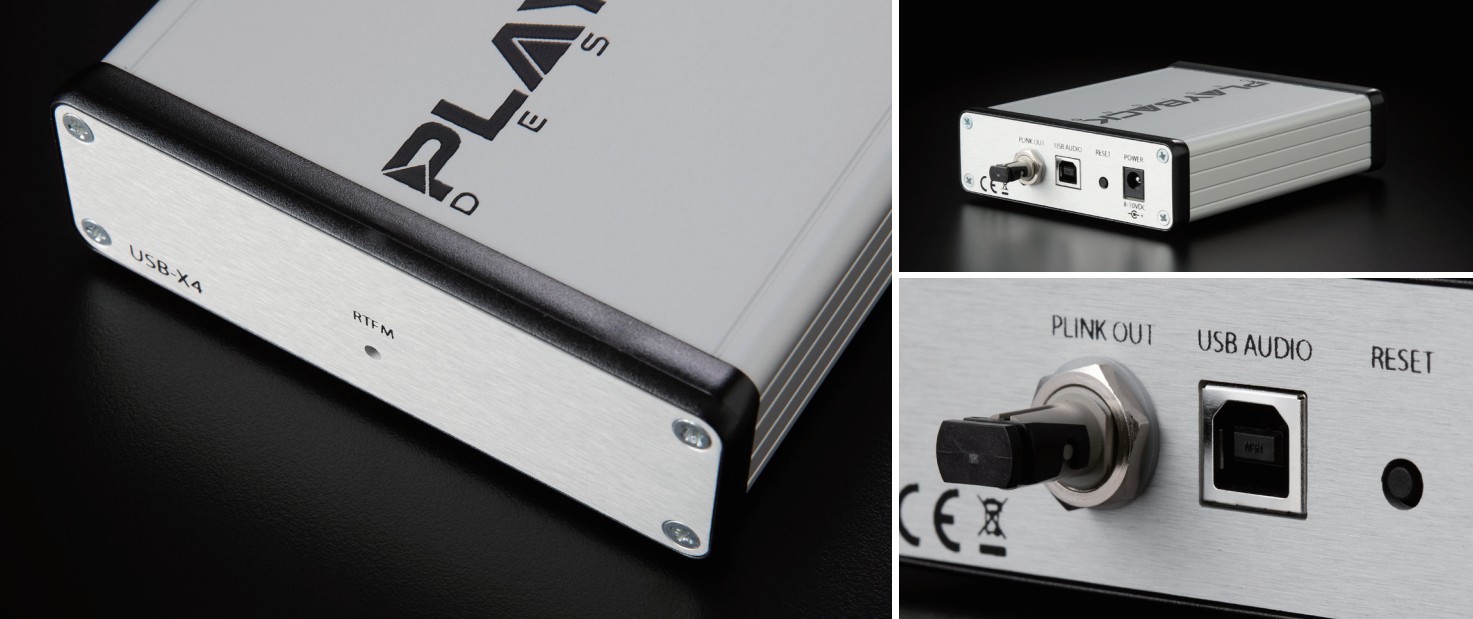

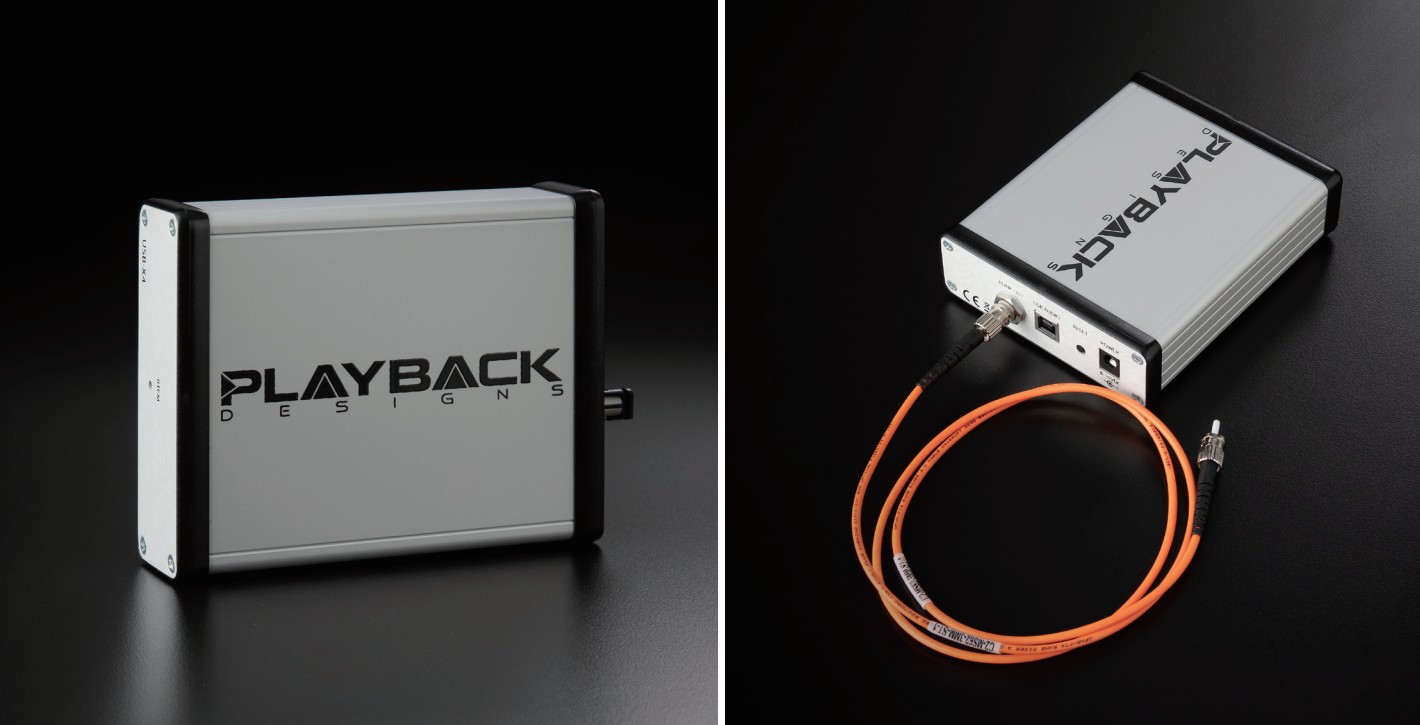

자그마한 기기와 PLINK 옵티컬 케이블이라는 심플한 구성의 USB-X4는 간결한 USB-PLINK 변환 인터페이스로, USB B 단자로 입력된 디지털 신호를 동사의 고품질 동기식 광섬유 PLINK 연결을 통해 전송하는 기기로, 민감한 DAC로부터 모든 USB 소스기기를 완벽하게 격리하도록 설계되었다. 즉, USB 호스트 인터페이스를 갖춘 모든 디지털 소스기기는 USB-X4에 연결할 수 있으며, PLINK를 통해 동사의 DAC에 연결할 수 있다.
이렇게 연결하는 것은 이점이 있기 때문이다. 모든 USB 인터페이스는 수신 및 송신을 처리할 프로세서를 필요로 하며, 기본 전송을 위해 매우 특정한 클록 주파수를 요구하는데, 그 클록은 오디오 샘플링 속도의 정수배가 아니다. 그래서 USB 수신기 회로가 디지털 오디오 프로세서(DAC, 플레이어 등)와 동일한 섀시 안에 있는 경우, USB 클록과 오디오 샘플링 속도 사이에서 어느 정도의 ‘주파수 맥놀이(Frequency Beating) 현상’이 발생할 수 있고, 이는 DAC 제품인 경우 실제로 귀에 들리는 노이즈가 될 수 있다.
플레이백 디자인스의 제품에는 PC, 뮤직 서버 등과 직접 연결하기 위한 내부 USB 인터페이스를 갖추고 있지만 이러한 간섭적인 맥놀이 현상을 최소화하도록 모든 회로를 설계했다고 한다. 하지만 가장 이상적인 것은 USB 인터페이스를 DAC에서 가능한 한 멀리 떨어뜨려 놓는 것이며, USB-X4를 사용하면 이 현상이 발생하기도 전에 근본적으로 완벽하게 방지할 수 있다고 한다.
리클로킹을 통한 지터 방지도 또 하나의 특징인데, 이 기기 내부에는 동사의 모든 제품과 동일한 초저 지터 성능을 구현하는 최신 세대 PDFAS(Playback Designs Frequency Arrival System) 클로킹 기술을 탑재했고, 이를 통해 연결된 DAC 자체의 기능에 더해 두 번째 단계의 필터링 및 지터 제거 기능을 제공한다.
그 외에도 소스기기에서 발생하는 기타 모든 디지털 노이즈가 DAC로 유입되는 것도 원천 차단하는데, PLINK는 광섬유 인터페이스로 USB 소스기기와 DAC 간에 갈바닉(전기적) 연결이 성립되지 않아 전기적 노이즈가 민감한 DAC에 도달하는 것을 방지하는 추가적인 분리 효과도 거둘 수 있다.
USB-X4의 지원 해상도는 PCM 최대 24비트/384kHz, DSD는 네이티브(Native) 최대 11.2MHz 및 DoP 최대 5.6MHz이며, 윈도우즈와 macOS, 리눅스 모두 호환되는데, 윈도우즈의 경우 드라이버를 설치해야 한다. USB 버스 파워로 구동되며, DC 8-10V의 외부 전원 연결도 지원한다. 사용자가 직접 펌웨어를 업데이트할 수 있다. USB-X4의 PLINK 인터페이스는 플레이백 디자인스의 소노마, 에델바이스, 드림 시리즈와 호환되며, 이전 5 시리즈 제품과는 호환되지 않는다.
USB-X4와 DAC에 USB를 직접 연결했을 때를 비교하면, 누구나 감탄할 극적인 음질 향상을 경험할 수 있다. 사운드 스테이지는 한층 더 명확하고 입체적으로 변하며, 음악의 흐름은 더욱 유연해지고, 전반적으로 훨씬 더 아날로그적인 사운드를 구현한다. 그래서 플레이백 디자인스 모든 제품에 놀라운 가치를 더해 주는 필수적인 추가 장비이니 꼭 한 번 연결해보길 바란다.
수입원 (주)다미노 (02)719-5757
가격 수입원 문의 디지털 입력 USB B×1(PCM 384kHz, DSD 11.2MHz)
PLINK 출력 지원
